作者:1 時間:2019-03-10 21:19:39

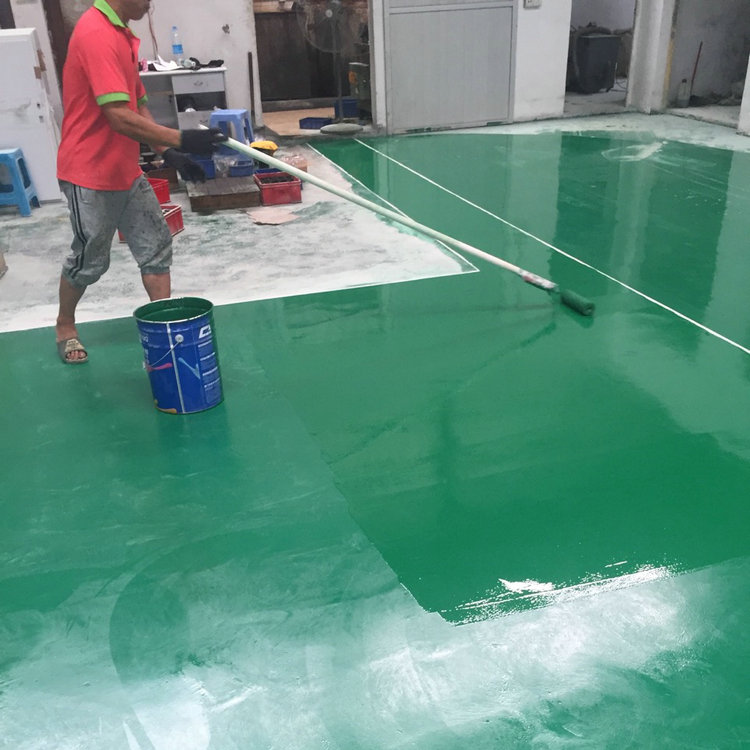

不同基材的表面處理方式:
混凝土、水泥及細石水泥砂漿基材
采用地面磨削機整體打磨或采用拋丸處理;然后用真空吸塵器吸盡灰塵。此法可去除表面浮塵、獲得均一的表面粗糙度以利涂層附著。 基材檢查、缺陷的處理與修復 平整度 用2米平直尺檢查,測量離地間隙。平整度優(yōu):間隙≤2mm;中等:間隙2-4mm;差:間隙≥4mm。 檢測時對高處及低凹處進行標記,高處重點打磨,低凹處采用樹脂砂漿填補; 地坪涂層加厚以增少平整度落差。 基材強度及表面疏松度 用強度測試儀測試、用金屬物體或硬刷刮刷,如強度差,起砂起塵嚴重,宜采取特別措施。 去除強度不足的混凝土,重新澆筑; 打磨去除表面松散部分,真空吸塵器吸盡灰塵,采用強滲透性的FPP501打底; 設計較厚(≥3mm)的樹脂砂漿增強層或涂層間鋪貼玻璃纖維布增強。
有無防水層及基材含水率 向業(yè)主或土建施工商了解底層混凝土是否施工了防水層,觀察該區(qū)域的地下水位高低; 采用含水率測定儀測定含水率; 用不透氣的薄膜鋪貼于地面,四周用膠帶密封,24小時后觀察薄膜內有無凝結水珠及地面有無潮濕現(xiàn)象。 加強通風,延長養(yǎng)護期,局部可采用烘干; 選用透氣性好的水性環(huán)氧地坪; 采用抗返潮底漆(效果待驗證)。
表面裂縫
目測檢驗
沿縫切割成V字形,用無溶劑樹脂砂漿填補;
空鼓
用小錘敲擊檢查,對空鼓處作好標記。
將空鼓處切縫或打孔灌注FPP501; 將空鼓處去除,重新澆筑水泥砂漿或用無溶劑樹脂砂漿修補。
油污地面
實地觀察油污污染程度,包括浸蝕年限、油污滲透深度及污染面積等; 如油污只存在于表面,可采用油污清洗劑或溶劑清洗去除;
薄層油污層(≤2mm)可采用銑刨機整體去除; 局部油污可采用火槍燒除;
厚重油污層:整體去除后重新澆筑混凝土或采用銑刨機整體去除。
水磨石、硬化耐磨地面、大理石與花崗石表面
實地觀察表面污染程度、光潔度,是否打過蠟或存在養(yǎng)護劑。
采用去蠟水清洗去除蠟層; 采用清洗劑或溶劑去除油污; 采用磨削機(配金剛研磨刀)整體打磨以去除表面雜物和獲得均一粗糙的表面以利涂
層附著。 鋼結構平臺 實地觀察銹蝕程度及清潔度
采用動力工具除銹達GB8923 St2級及以上,采用溶劑去除表面油污,去除灰塵和雜物。
舊涂層
實地觀察舊涂層損壞情況、涂層附著是否牢固、舊涂層厚度及表面污染情況
修復:去除附著不牢的舊涂層,對損壞處涂刷一道封閉底漆,然后用樹脂砂漿補平,在去除表面污染物和灰塵后,整體涂裝地坪面漆; 重新施工:采用切削機(舊涂層在1mm以下時)或銑刨機(舊涂層在1mm以上時)整體面徹底去除舊涂層,然后按設計要求重新施工樹脂地坪。 防水層的施工建議 對于地下水位較高的底層,混凝土應施工防水層,否則易因滲透壓引起樹脂涂層鼓泡而脫層破壞。
防水層的施工
方法一:在回填土上鋪細砂,并鋪設塑料膜,膜搭接寬度不小于10cm,然后澆筑混凝土;
方法二:在混凝土基面施工1.5-2mm防水涂料,然后再施工保護層。
沉降縫、結構縫和伸縮縫的處理:
在施工非彈性樹脂地坪(玻纖增強型除外)時,因地面沉降及基層熱脹冷縮而易出現(xiàn)沉降縫及伸縮縫。對于大面積分塊澆筑的混凝土結構,如不采取適當處理措施,地坪涂層在原沉降縫、結構縫和伸縮縫處的開裂將難以避免。 實地考察基材結構(鋼筋混凝土、鋼絲網加強混凝土、混凝土找平層鋪設玻纖布等),了解可能因地面沉降、熱脹冷縮而出現(xiàn)縫隙導致地坪涂層開裂的地方; 與業(yè)主協(xié)商對這些縫隙的處理方式。
常用處理方式如下:
土建施工時,將這些縫設計隱藏于隔斷下; 如果允許,用無溶劑樹脂砂漿填補,然后施工地坪涂層,不留縫(后期可能出現(xiàn)開裂);如果允許,將縫隙予以保留或地坪施工完畢后重新切割和修飾; 將縫隙予以保留或地坪施工完畢后重新切割和修飾整齊,然后用彈性膠灌注。
廈門滄晟凈化科技有限公司是一家專業(yè)生產廈門地坪漆,環(huán)氧地坪漆,地板漆,環(huán)氧地坪漆廠家,環(huán)氧樹脂地板漆,環(huán)氧地坪施工,地坪涂料,環(huán)氧樹脂地坪漆,防靜電地坪漆,復古漆,環(huán)氧自流平,環(huán)氧平涂,環(huán)氧薄涂,耐磨地坪漆,地坪漆施工,全鋼防靜電地板,工業(yè)地坪,工業(yè)地板,地坪工程等產品,公司集產品研發(fā)、生產銷售、方案設計、施工于一體的現(xiàn)代化高新技術企業(yè)
通過上文小編“滄晟地坪漆”整理的最新情況相信大家會進一步加深對環(huán)氧地坪的了解。廈門環(huán)氧地坪網(http://lucking66.com/)小編編輯“滄晟地坪漆”整理,轉載請注明出處!
歡迎致電廈門滄晟凈化科技有限公司詳細咨詢:400-918-5688
